TB Terminal block
- Product Details

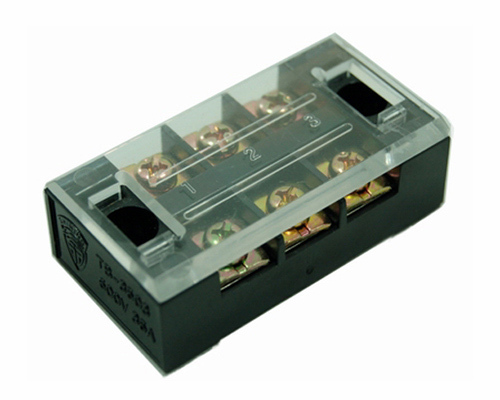

TB Type Barrier Terminal Block
TB Series Connector
|
Type |
Rating |
Number of poles |
Plmentsion(mm) |
||||||
| L1 | A | D | |||||||
| TB-1503 |
600V |
3 |
45.5 | 22 | 17.5 | ||||
| TB-1504 | 4 | 57 | 22 | 17.5 | |||||
| TB-1506 | 6 | 72 | 22 | 17.5 | |||||
| TB-1512 | 12 | 125 | 22 | 17.5 | |||||
| TB-2503 | 600V 25A |
3 | 55 | 30 | 20 | ||||
| TB-2504 | 4 | 67 | 30 | 20 | |||||
| TB-2506 | 6 | 91 | 30 | 20 | |||||
| TB-2512 | 12 | 163 | 30 | 20 | |||||
| TB-3503 | 600V 35A |
3 | 50 | 22 | 20 | ||||
| TB-3504 | 4 | 62.5 | 30 | 20 | |||||
| TB-3506 | 6 | 91 | 30 | 20 | |||||
| TB-3512 | 12 | 163 | 30 | 20 | |||||
| TB-4503 | 600V 45A |
3 | 69 | 38 | 23.5 | ||||
| TB-4504 | 4 | 85 | 38 | 23.5 | |||||
| TB-4506 | 6 | 120 | 38 | 23.5 | |||||
| TB-603 | 600V 60A |
3 | 75 | 38 | 31 | ||||
| TB-604 | 4 | 92 | 38 | 31 | |||||
| TB-606 | 6 | 129 | 38 | 31 | |||||
| TB-1003 | 600V 100A |
3 | 86 | 43 | 35 | ||||
| TB-1004 | 4 | 108 | 43 | 35 | |||||
| TB-1006 | 6 | 152 | 43 | 35 | |||||
|
|
|
|
 |
|
|
 |
 |
|
|
|
TB-2512 |
TB-2503 | TB-2506 | TB-2504 | TB-1503 | TB-1504 | TB-1506 | TB-1512 | TB-4503 | |
|
|
|||||||||
|
|
TB-4504 | TB-4506 | TB-603 | TB-1006 | TB-1003 | TB-604 | TB-606 | TB-1004 | |
